Расходомер Питерфлоу К коммерческое наименование электромагнитного расходо-мера-счётчика Питерфлоу исполнения К (рег. № 66324-16)
Описание
Питерфлоу К
Электромагнитные расходомеры-счётчики
для систем управления, учёта и регулирования
коммерческое наименование электромагнитного расходо-
мера-счётчика Питерфлоу исполнения К (рег. № 66324-16)
Отличительные особенности
- Возможность считывания данных и диагностики по цифровому каналу телеметрии
- Два программируемых импульсных выхода
- Возможность подключения коммуникационных интерфейсов через адаптеры USB, RS-232, RS-485 и Ethernet
- Возможность питания нескольких расходомеров от одного блока питания
- Усовершенствованная проточная часть (L-серия) для стабильного измерения малых расходов
- Гарантия до 8 лет, от протечек 12 лет
- Межповерочный интервал — 4 года
- Класс защиты IP66
- Возможность прямого присоединения гофрошлангов
- Канал из химстойкого композита, устойчивого к отложениям (патент RU153291)
- Конструктивная защита от протечек и конденсата
- Электроника размещена в герметичном отсеке
- Защита от несанкционированного доступа
- Диагностика пустой трубы, загрязнения электродов
- Для монтажа расходомеров «Питерфлоу» на трубопроводах горячей и холодной воды предназначены присоединительные модули МПРС
-
Расходомеры серии «L»
-
Cпособы присоединения
- Документация
- Программное обеспечение
-
Для стабильной работы на низких расходах электромагнитные расходомеры должны иметь особенную конструкцию.
«ТЕРМОТРОНИК» серийно выпускает такие электромагнитные расходомеры под наименованием Питерфлоу «L-серии».
L-каналРасходомеры серии «L» предназначены для прямого подключения без использования согласующих конфузоров-диффузоров, при этом существенно уменьшаются габариты и потери давления.
-

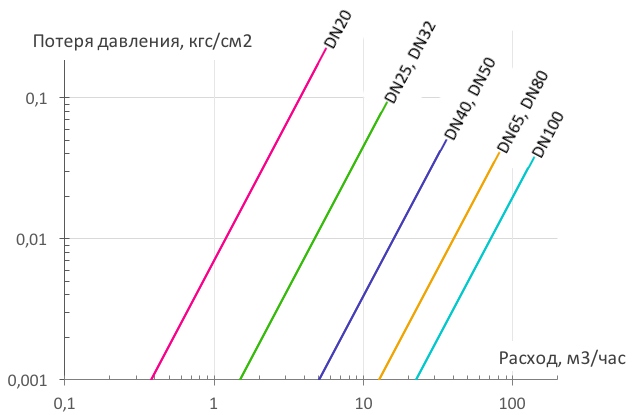

Падение давления на расходомерах
Питерфлоу «L-серии»
-
Основным назначением расходомеров серии «L» является эксплуатация в ЖКХ с максимальной скоростью потока не более 5м/сек, с уменьшенным вдвое относительно стандартных расходомеров минимальным расходом без потери точности.
Замена старого оборудования практически во всех случаях приводит к существенному экономическому эффекту.
- Муфта «-M»
-
Нержавеющая муфта для пластиковых труб в системах водо- и теплоснабжения
-
DN20 (G1”), DN32 (G1½”)
- Сэндвич «-С»
-
Сэндвич (мини-фланцы) из нержавеющей стали
- Фланец «-Ф1»
-
Фланцы из нержавеющей стали для ответственных применений
-
Cоответствуют ISO 7005, ГОСТ 33259-2015, ГОСТ 12815-80.
| Документация | Дата | Размер |
|---|---|---|
|
Питерфлоу К. Руководство по эксплуатации ред. 1.04
|
13.09.2023 | 598Кб |
|
Питерфлоу. Инструкция по монтажу, ред. 2.02 |
05.06.2023 | 703Кб |
|
Питерфлоу. Методика поверки МП 208-018-2022 рег. 66324-16
|
10.10.2022 | 2 390Кб |
| Дополнительные материалы | Дата | Размер |
|---|---|---|
|
Гидравлические характеристики расходомеров «Питерфлоу» серии «L» Шохин А. В., ТЕРМОТРОНИК, 2012 год
|
02.03.2025 | 184Кб |
|
Питерфлоу Коэффициенты гидравлического сопротивления |
20.08.2025 | 78Кб |
|
Питерфлоу РС/К. Протокол обмена_ред.1.10 |
20.08.2025 | 634Кб |
|
Расчет гидравлических потерь Питерфлоу |
20.08.2025 | 334Кб |
|
Рекомендации по электрическому монтажу приборов ТЕРМОТРОНИК Шохин А. В., ТЕРМОТРОНИК
|
09.12.2024 | 556Кб |
|
Электромагнитные расходомеры компании «ТЕРМОТРОНИК» серии «L» Шохин А. В., ТЕРМОТРОНИК, 2012 год
|
31.07.2025 | 108Кб |
| Сертификаты | Дата | Размер |
|---|---|---|
|
Питерфлоу исп. РС,К. Декларация о соответствии ЕАС Действует до 08.07.2030
|
20.08.2025 | 313Кб |
|
Питерфлоу. Описание типа рег. 66324-16
|
20.08.2025 | 848Кб |
|
Сертификат об утверждении типа Питерфлоу Действует до 30.12.2026
|
20.08.2025 | 202Кб |
| Программное обеспечение | Дата | Размер |
|---|---|---|
|
ПО Архиватор rev.3.0 3.00 от 23.01.25 ПО Архиватор предназначено для опроса и формирования отчетов тепловычислителей ТВ7 всех исполнений (в том числе ТВ7 исполнения М), расходомеров Питерфлоу РС и Питерфлоу СВ, а также адаптеров АДИ.
|
23.01.2025 | 12 921Кб |
