Отличительные особенности
Дисплей с подсветкой, содержащий контрольную и эксплуатационную информацию
Непрерывная индикация текущего расхода
Два программируемых импульсных выхода
Возможность подключения коммуникационных интерфейсов через адаптеры USB, RS-232, RS-485 и Ethernet
Возможность расширения функционала с помощью подключения регистратора АДИ (+2 имп. входа, +2 входа 4-20мА, архив c часами, выходы 4-20мА и ОК)
Встроенная гальваноразвязка схемы для повышения надёжности
Полнопроходное исполнение с минимальным падением давления
Усовершенствованная проточная часть (L-серия) для стабильного измерения малых расходов
Класс защиты IP66/IP68
Возможность прямого присоединения гофрошлангов
Гарантия до 8 лет, от протечек 12 лет
Межповерочный интервал — 4 года
Канал из химстойкого композита, устойчивого к отложениям (патент RU153291)
Конструктивная защита от протечек и конденсата
Поворот блока электроники на 180°, три фиксированнных положения
Электроника размещена в герметичном отсеке
Защита от несанкционированного доступа
Диагностика пустой трубы, загрязнения электродов
Для монтажа расходомеров «Питерфлоу» на трубопроводах горячей и холодной воды предназначены
присоединительные модули МПРС
Описание

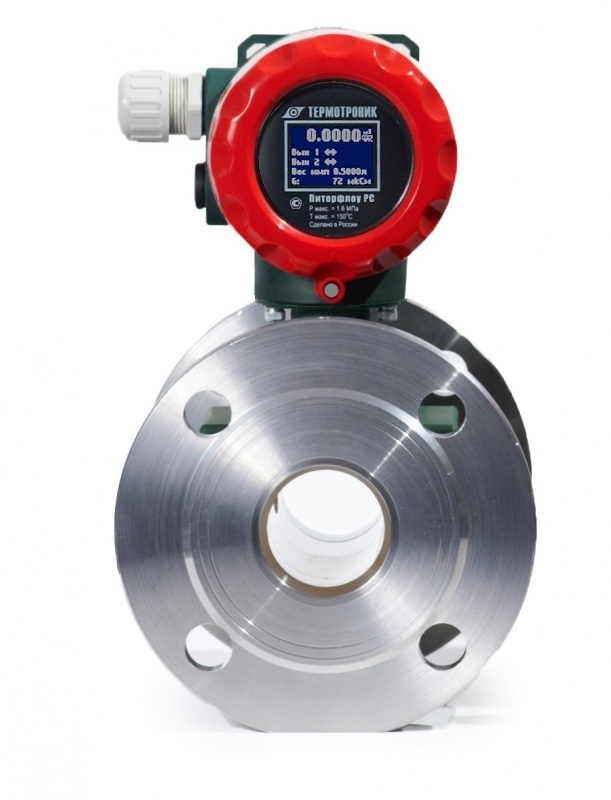

Питерфлоу РС
Электромагнитные расходомеры-счётчики
для систем управления, учёта и регулирования
Отличительные особенности
- Дисплей с подсветкой, содержащий контрольную и эксплуатационную информацию
- Непрерывная индикация текущего расхода
- Два программируемых импульсных выхода
- Возможность подключения коммуникационных интерфейсов через адаптеры USB, RS-232, RS-485 и Ethernet
- Возможность расширения функционала с помощью подключения регистратора АДИ (+2 имп. входа, +2 входа 4-20мА, архив c часами, выходы 4-20мА и ОК)
- Встроенная гальваноразвязка схемы для повышения надёжности
- Полнопроходное исполнение с минимальным падением давления
- Усовершенствованная проточная часть (L-серия) для стабильного измерения малых расходов
- Класс защиты IP66/IP68
- Возможность прямого присоединения гофрошлангов
- Гарантия до 8 лет, от протечек 12 лет
- Межповерочный интервал — 4 года
- Канал из химстойкого композита, устойчивого к отложениям (патент RU153291)
- Конструктивная защита от протечек и конденсата
- Поворот блока электроники на 180°, три фиксированнных положения
- Электроника размещена в герметичном отсеке
- Защита от несанкционированного доступа
- Диагностика пустой трубы, загрязнения электродов
- Для монтажа расходомеров «Питерфлоу» на трубопроводах горячей и холодной воды предназначены
присоединительные модули МПРС
Расходомеры серии «L»
- Расходомеры серии «L» предназначены для прямого подключения без использования согласующих конфузоров-диффузоров,
при этом существенно уменьшаются габариты и потери давления. - Расходомеры больших диаметров PC65, PC80, PC100 не имеют аналогов и являются уникальным предложением
на рынке электромагнитных расходомеров.
Для стабильной работы на низких расходах электромагнитные расходомеры должны иметь особенную конструкцию.
«ТЕРМОТРОНИК» серийно выпускает такие электромагнитные расходомеры под наименованием Питерфлоу «L-серии».
Полнопроходный канал
L-канал
-

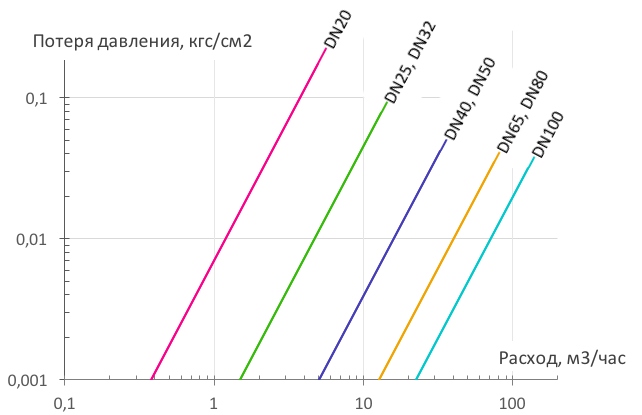

Падение давления на расходомерах
Питерфлоу «L-серии»
-
Основным назначением расходомеров серии «L» является эксплуатация в ЖКХ с максимальной скоростью потока не более 5м/сек,
с уменьшенным вдвое относительно стандартных расходомеров минимальным расходом без потери точности.Замена старого оборудования практически во всех случаях приводит к существенному экономическому эффекту.

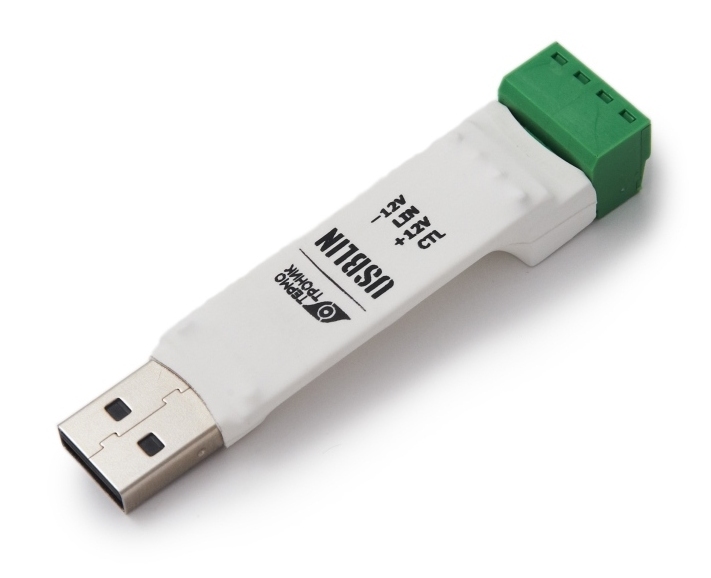

Интерфейс USB-LIN
-
Для работы интерфейса требуется установка драйвера.
Загрузить
-

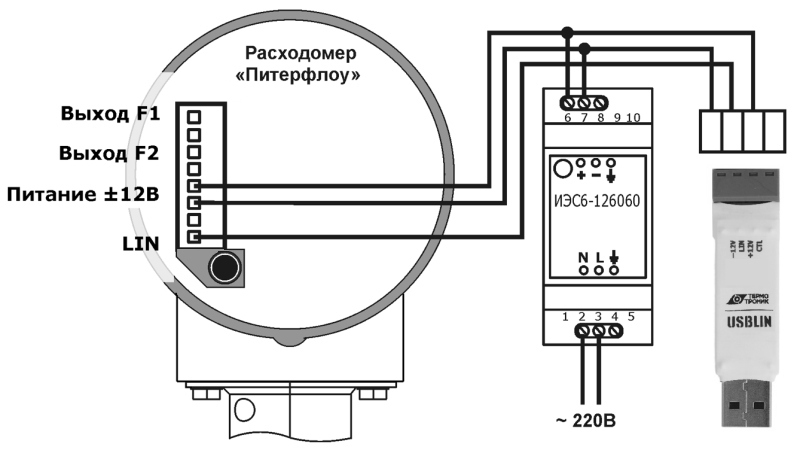

Схема соединений
- Подключение USB–LIN к расходомеру выполняется трёхжильным
электрическим кабелем, питание осуществляется от источника питания расходомера. - Импорт данных из расходомера выполняется стандартной программой «Архиватор».
Коммуникационные адаптеры (LIN-интерфейc)
- Адаптер RS-232
- Опрос до 16 расходомеров
- MODBUS ASCII
- MODBUS RTU
- Использование адаптера описано в руководстве по эксплуатации расходомеров Питерфлоу РС
- Адаптер RS-485
- Опрос до 16 расходомеров
- MODBUS ASCII
- MODBUS RTU
- Использование адаптера описано в руководстве по эксплуатации расходомеров Питерфлоу РС
- Адаптер Ethernet
- Адаптер преобразует протокол расходомера в протокол MODBUS TCP
- Использование адаптера описано в руководстве по эксплуатации расходомеров Питерфлоу РС
- Точность измерений
- Способы присоединения
- Документация
- Программное обеспечение
-
Электромагнитные расходомеры-счётчики Питерфлоу РС соответствуют
требованиям ГОСТ Р 51649 «ТЕПЛОСЧЕТЧИКИ ДЛЯ ВОДЯНЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ».

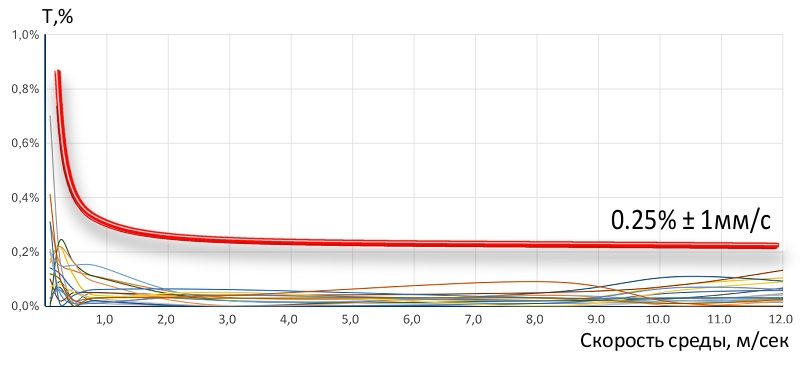

На графике приведена зависимость отклонения измеренного значения расхода (T) от скорости* среды.
Точность измерения скорости среды не хуже 0,25% ± 1 мм/сек.* Расходомеры «Питерфлоу» относятся к расходомерам непрямого действия.
Электромагнитный способ измерения основан на измерении скорости потока (в единицах расхода)
электропроводящей среды при пересечении линий магнитного поля (эффект Фарадея).Бесплатное программное обеспечение
- Архиватор для скачивания архивов и формирования отчетов
- ОРС-сервер для интеграции со SCADA системами
- Мобильное приложение ТТМ
-

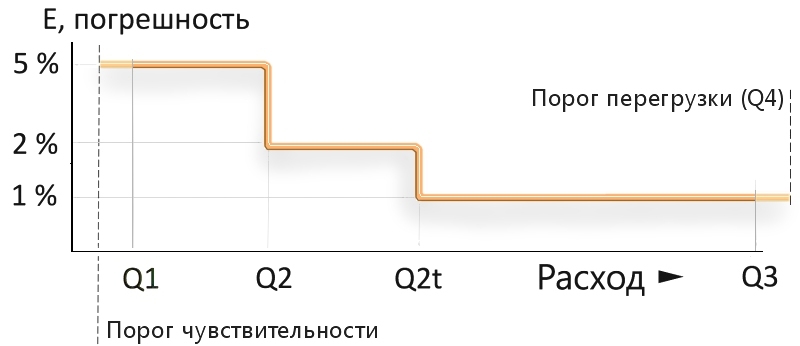

Классы A, B, C
Класс Q1 Q2 Q2t «-A» Q3 / 375 Q3 / 150 Q3 / 100 «-B» Q3 / 625 Q3 / 250 Q3 / 100 «-C» Q3 / 625 Q3 / 450 Q3 / 100
- Q3 — наибольший (номинальный) расход
- В диапазоне Q3 ÷ Q2t погрешность не превышает 1%
- В диапазоне Q2t ÷ Q2 погрешность не превышает 2%
- В диапазоне Q2 ÷ Q1 погрешность не превышает 5%
- Порог чувствительности Q3 / 1000
- Муфта «-M»
- Нержавеющая муфта для пластиковых труб в системах водо- и теплоснабжения
- DN20 (G1”), DN32 (G1½”)
- Сэндвич «-С»
- Сэндвич (мини-фланцы) из нержавеющей стали
- DN20, DN25, DN32, DN40, DN50
- Фланец «-Ф»
- Стальные фланцы, двухкомпонентное эпоксидное покрытие
- DN65, DN80, DN100, DN150, DN200
- Cоответствуют ISO 7005, ГОСТ 33259-2015, ГОСТ 12815-80.
- Фланец «-Ф1»
- Фланцы из нержавеющей стали для ответственных применений
- DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
- Cоответствуют ISO 7005, ГОСТ 33259-2015, ГОСТ 12815-80.
- Диплом за обеспечение максимального уровня защищённости
- Питерфлоу исп. РС,К. Декларация о соответствии ЕАС
- Сертификат об утверждении типа Питерфлоу
- Сертификат Республики Казахстан о признании утверждения типа
| Документация | Дата | Размер |
|---|---|---|
| BIM модели расходомеров Питерфлоу РС DN20-200 | 3.09.2024 | 4 439Кб |
| USB-LIN адаптер. Инструкция. | 17.02.2017 | 256Кб |
| Акт рекламации | 23.10.2019 | 130Кб |
| Источник питания ИЭС6-126060. Паспорт | 29.12.2017 | 97Кб |
| Питерфлоу исполнения РС_66324-16_Руководство по эксплуатации, ред.5.04 | 6.03.2025 | 1 394Кб |
| Питерфлоу Коэффициенты гидравлического сопротивления | 30.05.2022 | 78Кб |
| Питерфлоу РС Карта заказа | 27.08.2024 | 62Кб |
| Питерфлоу РС/К. Протокол обмена_ред.1.10 | 16.01.2025 | 634Кб |
|
Питерфлоу РС_46814-11_Руководство по эксплуатации, ред.4.08
Снят с производства
|
16.12.2022 | 1 010Кб |
|
Питерфлоу. 3D-модели расходомеров
Фланцевые DN20-25-32-40-50-65-80-100-150-200, муфты 20-32, сэндвичи 20-25-32-40-50 в формате STEP
|
11.11.2022 | 1 750Кб |
| Питерфлоу. Инструкция по монтажу, ред. 2.02 | 5.06.2023 | 703Кб |
| Питерфлоу. Методика поверки МП 0470-1-2016 | 17.02.2021 | 3 135Кб |
|
Питерфлоу. Методика поверки МП 208-018-2022
рег. 66324-16
|
10.10.2022 | 2 390Кб |
|
Питерфлоу. Описание типа
рег. 66324-16
|
10.10.2022 | 848Кб |
| Расчет потерь Питерфлоу_red.09-02.xls | 19.10.2022 | 334Кб |
| Рекомендации по выбору расходомеров Питерфлоу РС ред.09-02 | 25.06.2021 | 1 090Кб |
| Экспертное заключение о соответствии расходомеров Питерфлоу единым санитарно-эпидемиологическим и гигиеническим требованиям 78.01.06.421 p.2269 от 01.06.2018 | 13.05.2021 | 2 665Кб |
| Экспертное заключение о соответствии расходомеров Питерфлоу единым санитарно-эпидемиологическим и гигиеническим требованиям 78.01.06.421 p.5885 от 21.12.2017 | 13.05.2021 | 4 448Кб |
| Программное обеспечение | Дата | Размер |
|---|---|---|
| ПО «Питерфлоу Конфигуратор» Руководство пользователя, ред. 2.02 | 26.10.2023 | 1 005Кб |
|
ПО «Питерфлоу Конфигуратор», верс.4.02 от 27.01.25
ПО для установки сетевых адресов расходомеров Питерфлоу
|
27.01.2025 | 6 597Кб |
|
ПО «Настройка модемов» rev 1.00 (12.02.2015)
Предназначено для настройки модемов, которые используются для считывания данных с приборов производства компании ТЕРМОТРОНИК. Работает под управлением ОС Windows XP и более новыми. Требуется наличие Microsoft Framework 3.5
|
12.02.2015 | 444Кб |
| ПО «Настройка модемов». Руководство пользователя. | 12.03.2013 | 335Кб |
|
ПО «ОРС-сервер» версия 2.01 от 07.11.2022
ОРС-сервер предназначен для передачи данных из тепловычислителей ТВ7 и расходомеров Питерфлоу производства компании «ТЕРМОТРОНИК» в соответствии со стандартом OPC.
Страница продукта |
8.11.2022 | 4 239Кб |
| ПО «ОРС-сервер». Руководство по установке | 30.01.2014 | 188Кб |
|
ПО Архиватор rev.3.0 3.00 от 23.01.25
ПО Архиватор предназначено для опроса и формирования отчетов тепловычислителей ТВ7 всех исполнений (в том числе ТВ7 исполнения М), расходомеров Питерфлоу РС и Питерфлоу СВ, а также адаптеров АДИ.
|
23.01.2025 | 12 921Кб |
|
ПО ТТМ. Руководство пользователя
5.01
Страница продукта |
14.01.2025 | 1 023Кб |
|
ПО ТТМ. Файл программы (.apk)
Приложение предназначено для считывания текущих, настроечных и архивных параметров из тепловычислителей ТВ7 и расходомеров Питерфлоу при помощи устройств, работающих под управлением ОС Android с версией 8.0 и выше. Считанные данные импортируются в ПО «Архиватор» для дальнейшего представления в виде отчетов.
Страница продукта |
14.01.2025 | 6 107Кб |
| Публикации | Дата | Размер |
|---|---|---|
|
Гидравлические характеристики расходомеров «Питерфлоу» серии «L»
Шохин А. В., ТЕРМОТРОНИК, 2012 год
|
22.03.2013 | 184Кб |
|
Динамическая погрешность измерения объёма при переменных расходах в системах водоснабжения
Казанов И.Ю., ТЕРМОТРОНИК, 2014 год
|
22.08.2014 | 249Кб |
|
Рекомендации к проектированию систем электропитания приборов ТЕРМОТРОНИК
Шохин А. В., ТЕРМОТРОНИК
|
21.11.2024 | 123Кб |
|
Рекомендации по электрическому монтажу приборов ТЕРМОТРОНИК
Шохин А. В., ТЕРМОТРОНИК
|
27.11.2024 | 556Кб |
|
Электромагнитные расходомеры компании «ТЕРМОТРОНИК» серии «L»
Шохин А. В., ТЕРМОТРОНИК, 2012 год
|
22.03.2013 | 108Кб |
