Расходомеры Питерфлоу T1
Оставить заявкуЦена: по запросу

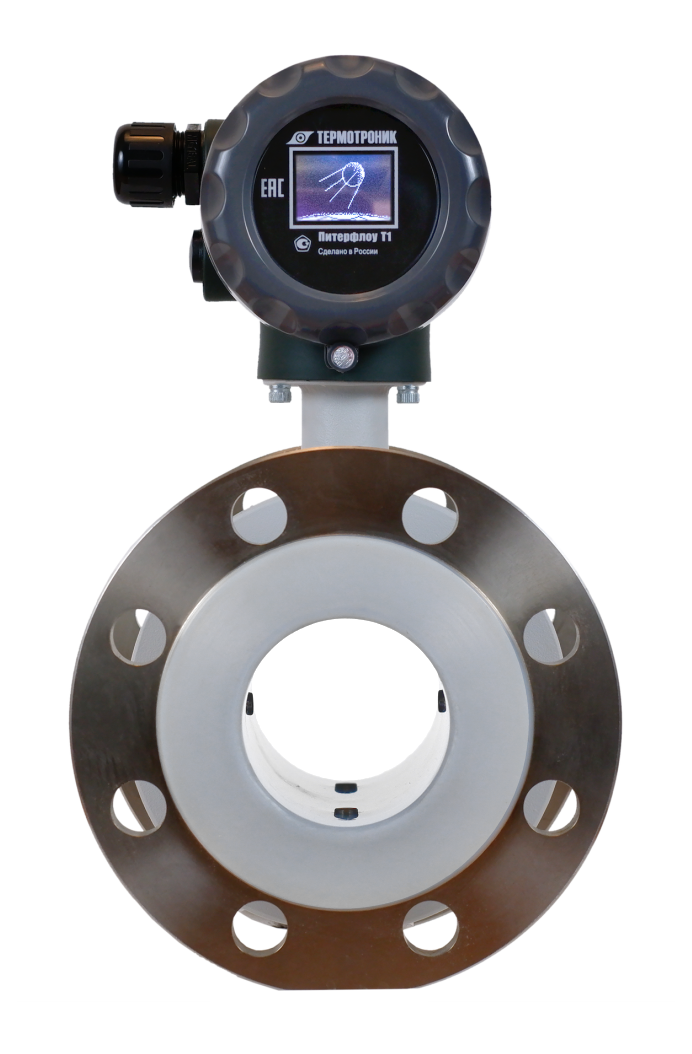

Питерфлоу T1
Электромагнитные расходомеры-счётчики для измерения расходов воды, растворов кислот, щелочей, щелоков, целлюлозной массы и других технологических жидкостей на промышленных предприятиях.
Применяются на предприятиях химической, металлургической, целлюлозно-бумажной, горнодобывающей, пищевой промышленности, нефтегазового комплекса, объектах энергетики (ТЭЦ, АЭС, ГРЭС) и Водоканалах.
Опросный лист
Описание
Питерфлоу T1
Электромагнитные расходомеры-счётчики для измерения расходов воды, растворов кислот, щелочей, щелоков, целлюлозной массы и других технологических жидкостей на промышленных предприятиях.
Применяются на предприятиях химической, металлургической, целлюлозно-бумажной, горнодобывающей, пищевой промышленности, нефтегазового комплекса, объектах энергетики (ТЭЦ, АЭС, ГРЭС) и Водоканалах.
Опросный лист
-
Отличительные особенности
-
Технические характеристики
-
Химстойкость
- Документация
- Программное обеспечение
-
• Футеровка из фторопласта ETFE, химически стойкого к большинству агрессивных сред;
• Технология нанесения футеровки канала исключает деформацию футеровки при изменении температуры среды;
• Полнопроходное исполнение канала с минимальным падением давления;
• Вывод измеряемой информации на дисплей, импульсный выход, выходной модуль;
• Выходной модуль — аналоговый выход 4-20 мА и интерфейс RS-485;
• Возможность выбора материала электродов — нержавеющая сталь, титан , тантал , хастеллой.
-
• Питание от источника питания 24 Вольта;
• Материал фланцев – нержавеющая сталь (базовое исполнение);
• Соответствие международным стандартам по габаритным посадочным размерам;
• Встроенная гальваноразвязка измерительной схемы для повышения надёжности;
• Максимальная температура измеряемой жидкости 150°C;
• Межповерочный интервал — 4 года;
• Класс защиты IP66.
- Номинальный диаметр, DN
- от 20 до 200
- Скорость жидкости в трубопроводе, м/с, не более
- 12,5
- Чувствительность расходомера по скорости, м/с, не более
- 0,01
- Давление в трубопроводе, МПа, не более
- 2,5
- Удельная проводимость рабочей жидкости, См/м, не менее
- 10-3
- Температура рабочей жидкости — футеровка ETFE, °С
- от минус 10 до +150
- Температура рабочей жидкости- футеровка PU, °С
- от минус 10 до +70
- Температура окружающей среды, °С
- от минус 10 до +50
- Напряжение питания, В
- =24
- Степень защиты
- IP66
- Потребляемая мощность, В•A, не более
- 10
- Средняя наработка на отказ, часов
- 150 000
- Средний срок службы, лет
- 15
- Гарантийный срок, месяцев (от даты производства)
- 24*
рассматривается в индивидуальном порядке
- Точность измерений, относительная погрешность измерений не превышает, %
- Класс K05
- ±(0,5 + 0,01× Q3/Q)
| Материал электродов | Рабочая среда |
|---|---|
| Сталь 316L | — вода — промышленные стоки — абразивные жидкости |
| Хастеллой C276 | — промышленные стоки — кислоты, химреагенты |
| Титан | — бумажная масса — щелока — коагулянты — рассолы — абразивные жидкости |
| Тантал | — кислоты, химреагенты |
