преобразование импульсных сигналов счетчиков объема в значения объема;
преобразование токовых сигналов преобразователей давления (4÷20мА) в значения давления;
измерение текущего времени, времени работы и времени отсутствия напряжения питания;
архивирование часовых, суточных и месячных значений объемов и давлений;
архивирование часовых, суточных и месячных значений объёмов от подключенных
по интерфейсу LIN расходомеров Питерфлоу;
преобразование протокола интерфейса LIN расходомеров Питерфлоу в сигнал одного из
интерфейсов RS-232, RS485 или Ethernet;
При этом обеспечивается чтение всех доступных данных расходомера, включая диагностику;
преобразование значения расхода расходомеров Питерфлоу в сигнал постоянного тока 4÷20мA.
Описание
Регистраторы АДИ
Назначение
- преобразование импульсных сигналов счетчиков объема в значения объема;
- преобразование токовых сигналов преобразователей давления (4÷20мА) в значения давления;
- измерение текущего времени, времени работы и времени отсутствия напряжения питания;
- архивирование часовых, суточных и месячных значений объемов и давлений;
- архивирование часовых, суточных и месячных значений объёмов от подключенных
по интерфейсу LIN расходомеров Питерфлоу; - преобразование протокола интерфейса LIN расходомеров Питерфлоу в сигнал одного из
интерфейсов RS-232, RS485 или Ethernet;
При этом обеспечивается чтение всех доступных данных расходомера, включая диагностику; - преобразование значения расхода расходомеров Питерфлоу в сигнал постоянного тока 4÷20мA.
Блок-схема регистратора
- V1, V2 — импульсные входы ;
- P1, P2 — токовые входы 4÷20мА;
- LIN — вход/выход коммуникационного интерфейса расходомеров Питерфлоу (V3);
- RS-232/ RS485/ Ethernet -гальваноразвязанный выход интерфейса;
- IO — токовый выход 0÷20мА/4÷20мА, Rн~0÷500ом;
- DO — дискретный выход OK, +V до 30В, R1 от 1КОм.

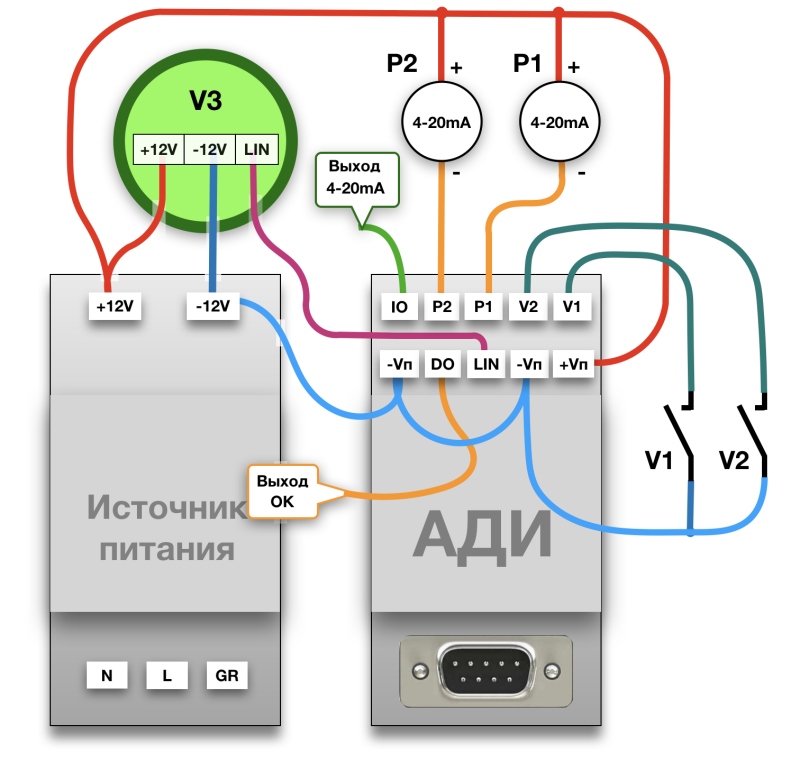

Типовая схема соединений
- V1, V2 — механические водосчётчики с импульсным выходом (герконом);
- V3 — расходомер Питерфлоу, подключен по LIN;
- P1, P2 — датчики давления ПДТВХ-1-01-1 с выходом 4÷20мА и напряжением питания от 9 вольт или
другие датчики давления с отдельным питанием; - Для питания всех элементов схемы используется источник питания расходомера.
- Варианты исполнения
- Технические характеристики
- Документация
Модель | Применение | Имп. входы (Счётчики воды) |
Входы 4÷20мA (Датчики давления) |
Тип выхода | Наличие архива |
---|---|---|---|---|---|
АДИ-0-0 | Измерение объемов воды и давления | 2 | 2 | дискретный ОК | нет |
АДИ-0-1 | Измерение и архивирование объемов воды и давления | 2 | 2 | дискретный ОК | есть |
АДИ-1-0 | Адаптер токового выхода для расходомеров «Питерфлоу» | 2 | 2 | токовый | нет |
АДИ-1-1 | Адаптер токового выхода для расходомера «Питерфлоу» c измерением и архивированием объемов воды и давления | 2 | 2 | токовый | есть |
* АДИ оптимальным образом подходит для контроля за гидравлическими режимами работы систем водо- и теплоснабжения (Правила коммерческого учета тепловой энергии, теплоносителя, постановление Правительства РФ от 18 ноября 2013 г. № 1034 от 18 ноября 2013 года №1034 и Методика осуществления коммерческого учета тепловой энергии, теплоносителя, Приказ Минстроя России от 17.03.2014 N 99/пр) |
- Частота входного сигнала:
— для пассивного сигнала — до 20 Гц;
— для активного сигнала — до 1000 Гц;- Объём — до 1000000000 м3 с абс. погрешностью ± 1 ед. мл.разр.
- Давление 0÷2.5МПа (вход 4÷20мА) с прив. погрешностью ± 0,25%
- Погрешность хода часов — не более ± 5сек./сутки
- Объём — до 1000000000 м3 с абс. погрешностью ± 1 ед. мл.разр.
- Дискретный выход ОК (Vmax=30В, Imax=50мА)
- Токовый выход 0÷20мА / 4÷20мА
- Напряжение питания +Vп/-Vп(общий) 10,8 ÷ 13,2В, ток потребления не более 50мА
- Крепление на DIN-рейку, ширина модуля 36,5мм
- Класс защиты IP40
- Токовый выход 0÷20мА / 4÷20мА
- АДИ. Декларация о соответствии Таможенного союза.
- Сертификат
Документация | Дата | Размер |
---|---|---|
АДИ. Карта заказа | 19.09.2018 | 96Кб |
АДИ. Методика поверки | 18.09.2014 | 1 680Кб |
АДИ. Описание протокола обмена_ред.1.07 | 13.07.2022 | 990Кб |
АДИ. Описание типа средства измерений. | 23.04.2018 | 2 141Кб |
АДИ. Руководство по эксплуатации, ред.2.06 | 13.09.2023 | 906Кб |
Акт рекламации | 23.10.2019 | 130Кб |
Режимы дискретного выхода АДИ | 22.03.2022 | 371Кб |
Программное обеспечение | Дата | Размер |
---|---|---|
ПО «АДИ Конфигуратор» верс. 1.0 от 07.12.2023
Предназначено для настройки преобразователей измерительных АДИ. Работает под управлением ОС Windows 7 и выше.
|
14.12.2023 | 1 228Кб |
ПО АДИ Конфигуратор. Руководство пользователя ред.2.02 | 27.07.2023 | 1 272Кб |
ПО АДИ Поверка
Предназначено для автоматической поверки АДИ
|
19.11.2021 | 1 389Кб |
ПО АДИ Поверка Руководство пользователя | 1.09.2021 | 562Кб |
ПО Архиватор rev.3.0 3.00 от 07.08.24
ПО Архиватор предназначено для опроса и формирования отчетов тепловычислителей ТВ7 всех исполнений (в том числе ТВ7 исполнения М), расходомеров Питерфлоу РС и Питерфлоу СВ, а также адаптеров АДИ.
|
9.08.2024 | 12 809Кб |
