Щит узла учёта тепловой энергии ЩУУТЭ1

Оставить заявку

Цена: по запросу

Щит узла учета ЩУУТЭ1 предназначен для электропитания составных элементов теплосчетчика Т34,
размещения тепловычислителя ТВ7 и средств связи для
передачи данных на удаленный диспетчерский пункт.

Категория:
Прайс-лист Сертификат дилера

Описание

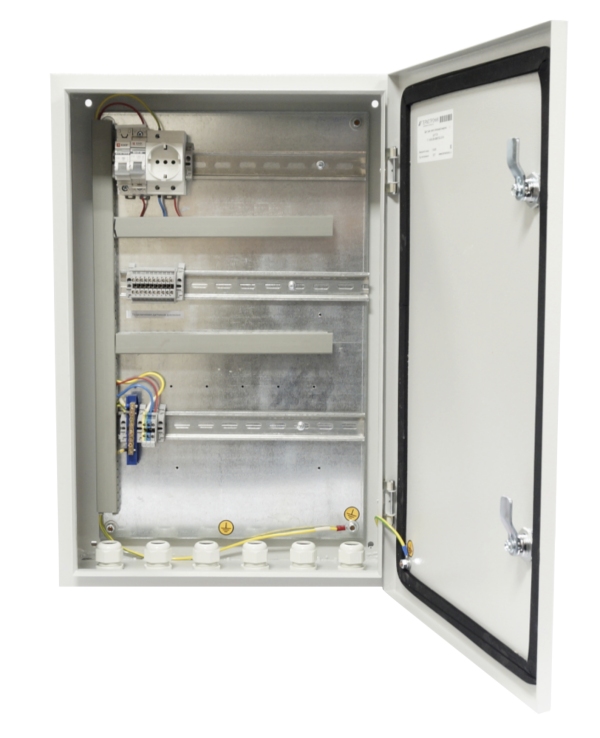

Щит узла учёта тепловой энергии ЩУУТЭ1

Щит узла учета ЩУУТЭ1 предназначен для электропитания составных элементов теплосчетчика Т34,
размещения тепловычислителя ТВ7 и средств связи для
передачи данных на удаленный диспетчерский пункт.

    Соответствуют требованиям :

  • ТУ3435-008-65987520-2016
  • ГОСТ Р 51321.1
  • технического регламента ТР ТС 004/2011

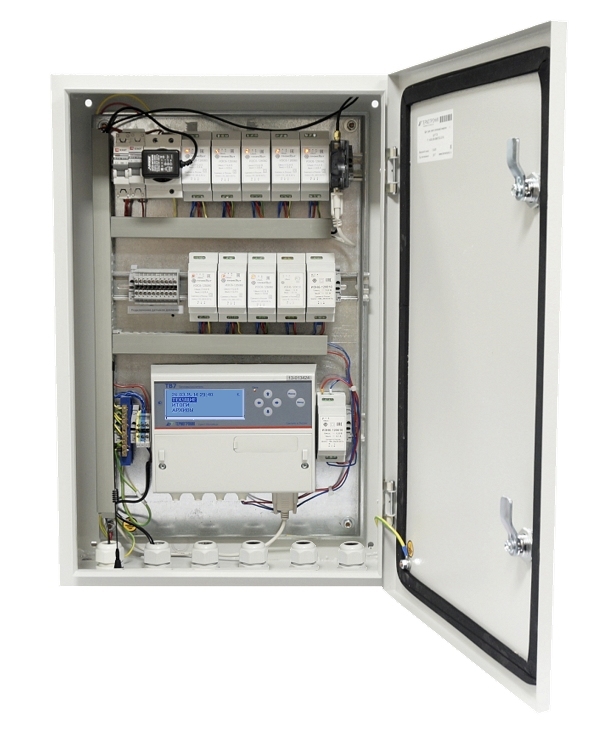

    В щите предусмотрено место для установки:

  • тепловычислителя;
  • GSM-модема с блоком питания к нему;
  • модуля электронного регистратора АДИ;
  • блоков питания расходомеров.

Характеристики

Напряжение питания
от сети переменного тока 220+22/-33В
Степень защиты корпуса от пыли и влаги
IP54 по ГОСТ 14254
Габариты
600 x 400 x 160 мм
Масса
не более 10 кг

Условия эксплуатации в закрытых помещениях

температура окружающего воздуха
10…50 °С
относительная влажность
до 95% при температуре до 25°С
атмосферное давление
84…106,7 кПа
механическая вибрация
частотой 5…25 Гц с амплитудой смещения до 0,1 мм

Комплектность

Щит УУТЭ
1 шт
Паспорт
1 шт
Схема размещения элементов и принципиальная электрическая схема
1 шт
Ключи
2 шт
Кабельные вводы (сальники)
6 шт
Документация Дата Размер
ЩУУТЭ. Сертификат ЕАС

Срок действия до 28.06.2025
7.07.2020 443Кб
ЩУУТЭ1. Паспорт

Паспорт ЩУУТЭ1. Щит узла учета тепловой энергии. Металлический корпус, стандартная схема
2.09.2017 204Кб
