• Широкий выбор присоединений:
— молочная муфта (316 нержавеющая сталь);
— приварной патрубок;
— кламп;
— асептический фланец.
• Конструктивные варианты исполнения: компактное, раздельное;
• Корпус датчика выполнен из нержавеющей стали;
• Возможность выбора материала электродов: нержавеющая сталь, титан, тантал, хастеллой;
• Различные материалы уплотнения;
• Удобное подключение электрических и сигнальных цепей (отдельный отсек с клеммами);
• Напряжение питания: =24 В , ~220В.

• Полный контроль над расходомером на месте установки благодаря интерфейсу пользователя с графическим ОLЕD-индикатором и сенсорными кнопками;
• Полный доступ к информации о процессе и диагностике:
— НАRТ7 / токовая петля 4-20мА;
— MODBUS RTU / RS-485;
— многофункциональный импульсный выход.
• Вывод диагностических сообщений на главный экран интерфейса при возникновении событий;
• Максимальная температура измеряемой жидкости 130°C;
• Класс защиты IP67, IP68 (для первичного преобразователя раздельного исполнения);
• Соответствие международным стандартам по габаритным посадочным размерам.

Номинальный диаметр, DN: 32, 40, 50, 65, 80, 100

Скорость жидкости в трубопроводе, м/с, не более: 12,5

Чувствительность расходомера по скорости, м/с, не более: 0,01

Давление в трубопроводе, МПа, не более: 1,6

Удельная проводимость рабочей жидкости, См/м, не менее: 5×10^-4

Температура рабочей жидкости — футеровка ETFE, °С: от минус 29 до +130

Температура окружающей среды, °С: от минус 40 до +60

Напряжение питания, В: =24, ~220

Потребляемая мощность, Вт, не более: 10

Средняя наработка на отказ, часов: 150 000

Средний срок службы, лет: 15

Гарантийный срок, месяцев (от даты производства): 24

Классы точности, относительная погрешность измерений не превышает, %

Класс K02: ±(0,2 + 0,01× Q3/Q)

Класс K05: ±(0,5 + 0,01× Q3/Q)

где Q3-номинальный расход, Q – измеренное значение.

Материал электродов	Код заказа	Рабочая среда
Сталь 316	316	Молоко, пиво, промышленные стоки, жидкости с включениями, вода
Хастеллой	C276	Растворы для CIP мойки, кислоты, химреагенты
Титан	Ti	Коагулянты, рассолы
Тантал	Ta	Кислоты, химреагенты

[~DETAIL_TEXT] =>

Питерфлоу T3
Гигиеническое исполнение

Электромагнитный расходомер-счетчик для измерения расхода и объема жидких сред в технологических процессах пищевых предприятий.

Применяются на предприятиях по производству
продуктов питания и напитков.

Номинальный диаметр, DN: 32, 40, 50, 65, 80, 100

Скорость жидкости в трубопроводе, м/с, не более: 12,5

Чувствительность расходомера по скорости, м/с, не более: 0,01

Давление в трубопроводе, МПа, не более: 1,6

Удельная проводимость рабочей жидкости, См/м, не менее: 5×10^-4

Температура рабочей жидкости — футеровка ETFE, °С: от минус 29 до +130

Температура окружающей среды, °С: от минус 40 до +60

Напряжение питания, В: =24, ~220

Потребляемая мощность, Вт, не более: 10

Средняя наработка на отказ, часов: 150 000

Средний срок службы, лет: 15

Гарантийный срок, месяцев (от даты производства): 24

Классы точности, относительная погрешность измерений не превышает, %

Класс K02: ±(0,2 + 0,01× Q3/Q)

Класс K05: ±(0,5 + 0,01× Q3/Q)

где Q3-номинальный расход, Q – измеренное значение.

Материал электродов	Код заказа	Рабочая среда
Сталь 316	316	Молоко, пиво, промышленные стоки, жидкости с включениями, вода
Хастеллой	C276	Растворы для CIP мойки, кислоты, химреагенты
Титан	Ti	Коагулянты, рассолы
Тантал	Ta	Кислоты, химреагенты

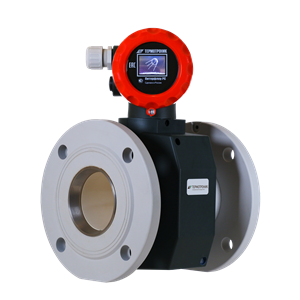

Питерфлоу T3

Электромагнитные расходомеры-счётчики для измерения расходов воды, растворов кислот, щелочей, щелоков, целлюлозной массы, пульп, пищевых и технологических жидкостей на промышленных предприятиях.

Применяются на предприятиях химической, металлургической, целлюлозно-бумажной, горнодобывающей, пищевой промышленности, нефтегазового комплекса, объектах энергетики (ТЭЦ, АЭС, ГРЭС) и Водоканалах.

Конструктивные варианты исполнения: компактное, раздельное, гигиеническое

При раздельном исполнении максимальное удаление датчика до 50 м

Футеровка из фторопласта, химически стойкого к большинству агрессивных сред

Для абразивных сред футеровка из полиуретана (PU)

Вывод измеряемой информации на высококонтрастный OLED дисплей

Гальванически развязанный импульсный выход

Аналоговый выход 4-20 мА с поддержкой HART

Интерфейс MODBUS/RS-485

Расчёт массового расхода и массы при введении в прибор значения плотности контролируемой жидкости

Напряжение питания: =24 В , ~220В.

Взрывозащищенное исполнение 1Ex db [ia] mb IIC T6…T3 Gb X

Благодаря полнопроходной конструкции отсутствует потеря давления

Не требует технического обслуживания – нет движущихся частей

Максимальная температура измеряемой жидкости 150°C

Возможность выбора материала электродов — нержавеющая сталь, титан , тантал , хастеллой

Материал фланцев – нержавеющая сталь (базовое исполнение)

Межповерочный интервал — 4 года

Класс защиты IP67, IP68 (для первичного преобразователя раздельного исполнения)

Соответствие международным стандартам по габаритным посадочным размерам*.

^* — по индивидуальному заказу возможно изменение размеров

Номинальный диаметр, DN: от 20 до 200

Скорость жидкости в трубопроводе, м/с, не более: 12,5

Чувствительность расходомера по скорости, м/с, не более: 0,01

Давление в трубопроводе, МПа, не более: 2,5 (4,0*)

Удельная проводимость рабочей жидкости, См/м, не менее: 5×10^-4

Температура рабочей жидкости — футеровка ETFE, °С: от минус 29 до +150^**

Температура рабочей жидкости- футеровка PU, °С: от минус 10 до +70

Температура окружающей среды, °С: от минус 40 до +60

Напряжение питания, В: =24, ~220

Потребляемая мощность, Вт, не более: 10

Средняя наработка на отказ, часов: 150 000

Средний срок службы, лет: 15

Гарантийный срок, месяцев (от даты производства): 24^***

^* — по заказу
^** — до 130 для взрывозащищенного исполнения
^*** — возможность предоставления расширенных гарантийных обязательств рассматривается в индивидуальном порядке

Классы точности, относительная погрешность измерений не превышает, %

Класс K02: ±(0,2 + 0,01× Q3/Q)

Класс K05: ±(0,5 + 0,01× Q3/Q)

где Q3-номинальный расход, Q – измеренное значение.

Материал электродов

Материал электродов	Код заказа	Рабочая среда
Сталь 316	316	Вода, промышленные стоки
Хастеллой	C276	Промышленные стоки, кислоты, химреагенты
Титан	Ti	Пульпа целлюлозы, щелока
Тантал	Ta	Кислоты, химреагенты

[~DETAIL_TEXT] =>

Питерфлоу T3

Электромагнитные расходомеры-счётчики для измерения расходов воды, растворов кислот, щелочей, щелоков, целлюлозной массы, пульп, пищевых и технологических жидкостей на промышленных предприятиях.

Применяются на предприятиях химической, металлургической, целлюлозно-бумажной, горнодобывающей, пищевой промышленности, нефтегазового комплекса, объектах энергетики (ТЭЦ, АЭС, ГРЭС) и Водоканалах.

Конструктивные варианты исполнения: компактное, раздельное, гигиеническое

При раздельном исполнении максимальное удаление датчика до 50 м

Футеровка из фторопласта, химически стойкого к большинству агрессивных сред

Для абразивных сред футеровка из полиуретана (PU)

Вывод измеряемой информации на высококонтрастный OLED дисплей

Гальванически развязанный импульсный выход

Аналоговый выход 4-20 мА с поддержкой HART

Интерфейс MODBUS/RS-485

Расчёт массового расхода и массы при введении в прибор значения плотности контролируемой жидкости

Напряжение питания: =24 В , ~220В.

Взрывозащищенное исполнение 1Ex db [ia] mb IIC T6…T3 Gb X

Благодаря полнопроходной конструкции отсутствует потеря давления

Не требует технического обслуживания – нет движущихся частей

Максимальная температура измеряемой жидкости 150°C

Возможность выбора материала электродов — нержавеющая сталь, титан , тантал , хастеллой

Материал фланцев – нержавеющая сталь (базовое исполнение)

Межповерочный интервал — 4 года

Класс защиты IP67, IP68 (для первичного преобразователя раздельного исполнения)

Соответствие международным стандартам по габаритным посадочным размерам*.

^* — по индивидуальному заказу возможно изменение размеров

Номинальный диаметр, DN: от 20 до 200

Скорость жидкости в трубопроводе, м/с, не более: 12,5

Чувствительность расходомера по скорости, м/с, не более: 0,01

Давление в трубопроводе, МПа, не более: 2,5 (4,0*)

Удельная проводимость рабочей жидкости, См/м, не менее: 5×10^-4

Температура рабочей жидкости — футеровка ETFE, °С: от минус 29 до +150^**

Температура рабочей жидкости- футеровка PU, °С: от минус 10 до +70

Температура окружающей среды, °С: от минус 40 до +60

Напряжение питания, В: =24, ~220

Потребляемая мощность, Вт, не более: 10

Средняя наработка на отказ, часов: 150 000

Средний срок службы, лет: 15

Гарантийный срок, месяцев (от даты производства): 24^***

Классы точности, относительная погрешность измерений не превышает, %

Класс K02: ±(0,2 + 0,01× Q3/Q)

Класс K05: ±(0,5 + 0,01× Q3/Q)

где Q3-номинальный расход, Q – измеренное значение.

Материал электродов

Материал электродов	Код заказа	Рабочая среда
Сталь 316	316	Вода, промышленные стоки
Хастеллой	C276	Промышленные стоки, кислоты, химреагенты
Титан	Ti	Пульпа целлюлозы, щелока
Тантал	Ta	Кислоты, химреагенты

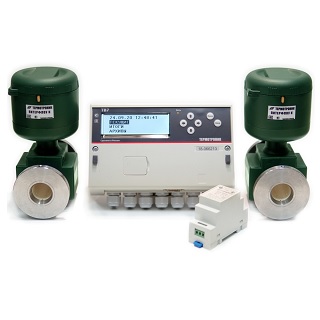

ТЕПЛОСЧЁТЧИК Т34М

Теплосчётчик Т34M - это комбинированный теплосчётчик на основе тепловычислителя ТВ7 (№ 67815-17), состоящий из функциональных блоков – средств измерений утверждённых типов.

Датчики расхода: Питерфлоу РС (№ 46814-11) Питерфлоу РС (№ 66324-16) и другие (37 типов)

Датчики температуры: 16 типов

Датчики давления: 11 типов

Описание средства измерений

Теплосчётчики Т34М (№ 71633-18) предназначены для измерений тепловой энергии, количества и параметров теплоносителя в системах водяного теплоcнабжения, хранения, отображения и передачи результатов измерений.

Теплосчётчики Т34М соответствуют требованиям ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011, Правил коммерческого учета тепловой энергии, теплоносителя (постановление Правительства РФ от 18.11.2013 г. № 1034), Методики осуществления коммерческого учета тепловой энергии, теплоносителя (приказ Министерства строительства и жилищно-коммунального хозяйства от 17.03.2014 г. N 99/пр).

Принцип действия теплосчётчиков основан на преобразовании вычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах теплоносителя с последующим вычислением, на основании известных зависимостей, количества теплоты.

Для считывания текущих, настроечных и архивных параметров используются мобильное приложение «ТТМ» (Android) и ПО «Архиватор» (Windows XP и выше).

[~DETAIL_TEXT] =>

ТЕПЛОСЧЁТЧИК Т34М

Теплосчётчик Т34M - это комбинированный теплосчётчик на основе тепловычислителя ТВ7 (№ 67815-17), состоящий из функциональных блоков – средств измерений утверждённых типов.

Датчики расхода: Питерфлоу РС (№ 46814-11) Питерфлоу РС (№ 66324-16) и другие (37 типов)

Датчики температуры: 16 типов

Датчики давления: 11 типов

Описание средства измерений

Питерфлоу T3

Электромагнитные расходомеры-счётчики для измерения расходов воды, растворов кислот, щелочей, щелоков, целлюлозной массы, пульп, пищевых и технологических жидкостей на промышленных предприятиях.

Применяются на предприятиях химической, металлургической, целлюлозно-бумажной, горнодобывающей, пищевой промышленности, нефтегазового комплекса, объектах энергетики (ТЭЦ, АЭС, ГРЭС) и Водоканалах.

Конструктивные варианты исполнения: компактное, раздельное, гигиеническое

При раздельном исполнении максимальное удаление датчика до 50 м

Футеровка из фторопласта, химически стойкого к большинству агрессивных сред

Для абразивных сред футеровка из полиуретана (PU)

Вывод измеряемой информации на высококонтрастный OLED дисплей

Гальванически развязанный импульсный выход

Аналоговый выход 4-20 мА с поддержкой HART

Интерфейс MODBUS/RS-485

Расчёт массового расхода и массы при введении в прибор значения плотности контролируемой жидкости

Напряжение питания: =24 В , ~220В.

Взрывозащищенное исполнение 1Ex db [ia] mb IIC T6…T3 Gb X

Благодаря полнопроходной конструкции отсутствует потеря давления

Не требует технического обслуживания – нет движущихся частей

Максимальная температура измеряемой жидкости 150°C

Возможность выбора материала электродов — нержавеющая сталь, титан , тантал , хастеллой

Материал фланцев – нержавеющая сталь (базовое исполнение)

Межповерочный интервал — 4 года

Класс защиты IP67, IP68 (для первичного преобразователя раздельного исполнения)

Соответствие международным стандартам по габаритным посадочным размерам*.

^* — по индивидуальному заказу возможно изменение размеров

Номинальный диаметр, DN: от 20 до 200

Скорость жидкости в трубопроводе, м/с, не более: 12,5

Чувствительность расходомера по скорости, м/с, не более: 0,01

Давление в трубопроводе, МПа, не более: 2,5 (4,0*)

Удельная проводимость рабочей жидкости, См/м, не менее: 5×10^-4

Температура рабочей жидкости — футеровка ETFE, °С: от минус 29 до +150^**

Температура рабочей жидкости- футеровка PU, °С: от минус 10 до +70

Температура окружающей среды, °С: от минус 40 до +60

Напряжение питания, В: =24, ~220

Потребляемая мощность, Вт, не более: 10

Средняя наработка на отказ, часов: 150 000

Средний срок службы, лет: 15

Гарантийный срок, месяцев (от даты производства): 24^***

Классы точности, относительная погрешность измерений не превышает, %

Класс K02: ±(0,2 + 0,01× Q3/Q)

Класс K05: ±(0,5 + 0,01× Q3/Q)

где Q3-номинальный расход, Q – измеренное значение.

Материал электродов

Материал электродов	Код заказа	Рабочая среда
Сталь 316	316	Вода, промышленные стоки
Хастеллой	C276	Промышленные стоки, кислоты, химреагенты
Титан	Ti	Пульпа целлюлозы, щелока
Тантал	Ta	Кислоты, химреагенты

[~DETAIL_TEXT] =>

Питерфлоу T3

Электромагнитные расходомеры-счётчики для измерения расходов воды, растворов кислот, щелочей, щелоков, целлюлозной массы, пульп, пищевых и технологических жидкостей на промышленных предприятиях.

Применяются на предприятиях химической, металлургической, целлюлозно-бумажной, горнодобывающей, пищевой промышленности, нефтегазового комплекса, объектах энергетики (ТЭЦ, АЭС, ГРЭС) и Водоканалах.

Конструктивные варианты исполнения: компактное, раздельное, гигиеническое

При раздельном исполнении максимальное удаление датчика до 50 м

Футеровка из фторопласта, химически стойкого к большинству агрессивных сред

Для абразивных сред футеровка из полиуретана (PU)

Вывод измеряемой информации на высококонтрастный OLED дисплей

Гальванически развязанный импульсный выход

Аналоговый выход 4-20 мА с поддержкой HART

Интерфейс MODBUS/RS-485

Расчёт массового расхода и массы при введении в прибор значения плотности контролируемой жидкости

Напряжение питания: =24 В , ~220В.

Взрывозащищенное исполнение 1Ex db [ia] mb IIC T6…T3 Gb X

Благодаря полнопроходной конструкции отсутствует потеря давления

Не требует технического обслуживания – нет движущихся частей

Максимальная температура измеряемой жидкости 150°C

Возможность выбора материала электродов — нержавеющая сталь, титан , тантал , хастеллой

Материал фланцев – нержавеющая сталь (базовое исполнение)

Межповерочный интервал — 4 года

Класс защиты IP67, IP68 (для первичного преобразователя раздельного исполнения)

Соответствие международным стандартам по габаритным посадочным размерам*.

^* — по индивидуальному заказу возможно изменение размеров

Номинальный диаметр, DN: от 20 до 200

Скорость жидкости в трубопроводе, м/с, не более: 12,5

Чувствительность расходомера по скорости, м/с, не более: 0,01

Давление в трубопроводе, МПа, не более: 2,5 (4,0*)

Удельная проводимость рабочей жидкости, См/м, не менее: 5×10^-4

Температура рабочей жидкости — футеровка ETFE, °С: от минус 29 до +150^**

Температура рабочей жидкости- футеровка PU, °С: от минус 10 до +70

Температура окружающей среды, °С: от минус 40 до +60

Напряжение питания, В: =24, ~220

Потребляемая мощность, Вт, не более: 10

Средняя наработка на отказ, часов: 150 000

Средний срок службы, лет: 15

Гарантийный срок, месяцев (от даты производства): 24^***

Классы точности, относительная погрешность измерений не превышает, %

Класс K02: ±(0,2 + 0,01× Q3/Q)

Класс K05: ±(0,5 + 0,01× Q3/Q)

где Q3-номинальный расход, Q – измеренное значение.

Материал электродов

Материал электродов	Код заказа	Рабочая среда
Сталь 316	316	Вода, промышленные стоки
Хастеллой	C276	Промышленные стоки, кислоты, химреагенты
Титан	Ti	Пульпа целлюлозы, щелока
Тантал	Ta	Кислоты, химреагенты

Питерфлоу T1

Электромагнитные расходомеры-счётчики для измерения расходов воды, растворов кислот, щелочей, щелоков, целлюлозной массы и других технологических жидкостей на промышленных предприятиях.

Применяются на предприятиях химической, металлургической, целлюлозно-бумажной, горнодобывающей, пищевой промышленности, нефтегазового комплекса, объектах энергетики (ТЭЦ, АЭС, ГРЭС) и Водоканалах.

• Футеровка из фторопласта ETFE, химически стойкого к большинству агрессивных сред;
• Технология нанесения футеровки канала исключает деформацию футеровки при изменении температуры среды;
• Полнопроходное исполнение канала с минимальным падением давления;
• Вывод измеряемой информации на дисплей, импульсный выход, выходной модуль;
• Выходной модуль — аналоговый выход 4-20 мА и интерфейс RS-485;
• Возможность выбора материала электродов — нержавеющая сталь, титан , тантал , хастеллой.

• Питание от источника питания 24 Вольта;
• Материал фланцев – нержавеющая сталь (базовое исполнение);
• Соответствие международным стандартам по габаритным посадочным размерам;
• Встроенная гальваноразвязка измерительной схемы для повышения надёжности;
• Максимальная температура измеряемой жидкости 150°C;
• Межповерочный интервал — 4 года;
• Класс защиты IP66.

Номинальный диаметр, DN: от 20 до 200

Скорость жидкости в трубопроводе, м/с, не более: 12,5

Чувствительность расходомера по скорости, м/с, не более: 0,01

Давление в трубопроводе, МПа, не более: 2,5

Удельная проводимость рабочей жидкости, См/м, не менее: 10^-3

Температура рабочей жидкости — футеровка ETFE, °С: от минус 10 до +150

Температура рабочей жидкости- футеровка PU, °С: от минус 10 до +70

Температура окружающей среды, °С: от минус 10 до +50

Напряжение питания, В: =24

Степень защиты: IP66

Потребляемая мощность, В•A, не более: 10

Средняя наработка на отказ, часов: 150 000

Средний срок службы, лет: 15

Гарантийный срок, месяцев (от даты производства): 24^*

^* — возможность предоставления расширенных гарантийных обязательств
рассматривается в индивидуальном порядке

Точность измерений, относительная погрешность измерений не превышает, %

Класс K05: ±(0,5 + 0,01× Q3/Q)

где Q – измеренное значение расхода.

Рекомендации по выбору материала электродов в зависимости от характеристик и состава измеряемой жидкости:

Материал электродов	Рабочая среда
Сталь 316L	— вода — промышленные стоки — абразивные жидкости
Хастеллой C276	— промышленные стоки — кислоты, химреагенты
Титан	— бумажная масса — щелока — коагулянты — рассолы — абразивные жидкости
Тантал	— кислоты, химреагенты

[~DETAIL_TEXT] =>

Питерфлоу T1

Электромагнитные расходомеры-счётчики для измерения расходов воды, растворов кислот, щелочей, щелоков, целлюлозной массы и других технологических жидкостей на промышленных предприятиях.

Применяются на предприятиях химической, металлургической, целлюлозно-бумажной, горнодобывающей, пищевой промышленности, нефтегазового комплекса, объектах энергетики (ТЭЦ, АЭС, ГРЭС) и Водоканалах.
