СВ 80-100 Питерфлоу электромагнитный расходомер 24 класс (фланец нержавеющий ...
СВ 65-100 Питерфлоу электромагнитный расходомер 12 класс (фланец нержавеющий сплав)
Назначение
В зависимости от размера заказа предоставляются скидки

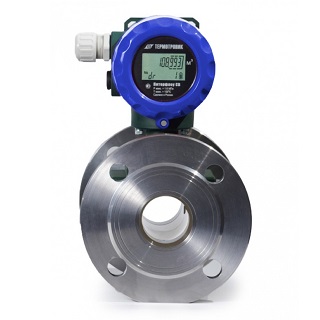

СВ 65-100 Питерфлоу электромагнитный расходомер 1 класс (фланец нержавеющий сплав) может применяться на объектах теплоэнергетического комплекса, на промышленных предприятиях и в жилищно-коммунальном хозяйстве для учета потребления холодной и горячей воды.
СВ 65-100 Питерфлоу электромагнитный расходомер 1 класс (фланец нержавеющий сплав) функциональные возможности:
- отображение результатов измерений посредством ЖКИ-индикатора;
- накопление значений объемов по результатам измерений;
- представление результатов измерений и диагностической информации на внешние устройства посредством унифицированных выходных сигналов.
- архивирование результатов измерений, событий (защищённый журнал) и диагностической информации.
Выходные сигналы:
- два импульсных сигнала, формируемых дискретным изменением сопротивления выходной цепи;
- коммуникационный интерфейс RS-485 (точка-точка) с программным протоколом MODBUS, описанном в отдельном документе.
Различия исполнений:
- номинальным диаметром (DN);
- значением номинального расхода при одном и том же диаметре условного прохода (Q3).
- классом точности, определяющим диапазон преобразования расхода, в котором нормирована погрешность измерений;
- способом подсоединения к трубопроводу (фланцевый, муфта);
- верхним пределом температуры измеряемой среды;
- степенью защиты корпуса.
Обозначения расходов:
Q3 – номинальный (наибольший) расход; Q1 = Q3/R – минимальный расход;
Q2 = 1,6×Q1 – переходный расход;
Q0 = Q3/2000 – порог чувствительности; Q4 = 1,25×Q3 – перегрузочный расход.
Диапазон измерения R выбирается из ряда 160, 250, 400.
Условные обозначения классов точности Питерфлоу СВ
|
Класс точности |
Диапазон измерений R=Q3/Q1 |
Обозначение класса точности |
|
Класс 1 |
160 |
K11 |
|
250 |
K12 |
|
|
Класс 2 |
400 |
K24 |
|
630 |
K26 |
Пределы относительной погрешности при измерении объема (с применением импульсного и цифрового сигнала, по показаниям на табло) не превышают значений:
Счетчики класса точности 1
Максимально допускаемая погрешность для расхода (Q2≤ Q ≤Q4) равна ±1 %. Максимально допускаемая погрешность для расхода (Q1≤ Q <Q2) равна ±3 %.
Счетчики класса точности 2
Максимально допускаемая погрешность для расхода (Q2≤Q ≤Q4) равна ±2 %. Максимально допускаемая погрешность для расхода (Q1≤ Q <Q2) равна ±5%.
Отличительные особенности
- ЖК дисплей содержит контрольную и эксплуатационную информацию.
- Непрерывная индикация накопленного объёма.
- Питание от встроенной батареи с возможностью резервного питания от источника питания 12 Вольт.
- Наличие часов реального времени и архива.
- Класс защиты IP67/IP68 (поставляется с кабелем до 5м).
- Канал из композита, устойчивого к отложениям (патент RU153291).
- Конструктивная защита от протечек и конденсата.
- Полнопроходное исполнение с минимальным падением давления.
- Усовершенствованная проточная часть (L-серия) для стабильного измерения малых расходов, отсутствие требований к прямым участкам.
- Диагностика в соответствии с требованиями VDI/VDE/NAMUR 2650 (патент RU2529598), включая диагностику пустой трубы, разрыва, утечки, остановки протока, загрязнения электродов.
- Защита от несанкционированного доступа.
- Поворот блока электроники на 180°, три фиксированнных положения.
- Гарантия до 8 лет, от протечек 12 лет.
